Optimize Nc 데이타 /최적화

캐드캠에서 출력된 NC데이타는 가공기계마다 가공시간이 약간씩 다를수 있고, 재질,공구길이에 따라 가공시간이 달라집니다. 최근에 NC 데이타 최적화를 통하여서

-절삭시간 최소화

-비가공시간 최소화

-공구 마모율 감소

-장비 부하 방지및 유지보수 절감.

을 만들어 가는회사가 늘고 있습니다.

공구길이 최적화

공구길이가 충돌을 피하면서도 최소의 길이를 갖는 값을 자동으로 계산하여

리스트를 만들어 줍니다. 작업자는 이 데이타를 기본으로 공구실에서 공구의 길이값을 맞추어 장비에 세팅하게 되면 길이를 최소화 시켜 가공부하를 줄여줍니다.

비가공(에어커팅)최소화

공구가 소재에 진입할 수 있는 최소진입거리(예 2mm)를 정해주면 에어컷 최적화를 통하여 기존의 급속패스를 소재 진입 2mm

까지 할 수 있습니다. 종래의 진입거리로 절삭피드로 진입하던것을 수정하게 되면 약 5-30% 의 시간단축이 됩니다.

Volume 모드 최적화

어답티브모드 최적화는 기존의 NC데이타 블록중에서 최대의 칩플로우,칩두께에 해당되는 구간을 자동으로 확보해서 이에 대하여 가공조건을 최대로 끌어올려 가공최적화를 하는 방식입니다.

(아래의 빨강색 원호값이 자동으로 읽혀지는 칩볼륨,칩두께 임,- 해당되는 NC블록을 자동으로 찾아감)

최적화 조건탐색기능-최적화하고자 하는 조건을 찾는 툴

사용자가 절삭 파라미터들에 따라 여러 조건들을 살펴볼수 있습니다. 칩플로우,절입깊이,칩볼륨등을 검토한뒤 이들 조건을 기준하여서 최적화 하는 조건의 설정을 바꾸어 볼 수 있습니다. 우측의 >= 표시보다 클경우가 많은 상태에서는 최적화 조건을 좀더 줄이고 반대의 경우는 조건을 강화하여 각 장비마다의 환경을 설정할 수 있습니다.

절삭 조건 최적화

(공구와 소재페어링) 노하우를 기반으로 공구의 절삭조건을 구하려 할때 소재의 커팅볼륨과 스핀들의 토크를 고려하여 각 공구의 절삭조건을 지정할 수 있습니다.
사용자는 가공깊이,폭(AP, AE) 및 사전 정의 된 파라메타 (공구 수명, 최대 이송 속도, 조도 등) 를 입력한뒤, 그래프로 출력되는 필요한 가공 깊이와 폭의 함수의 절삭 조건 (이송 속도 및 회전 속도)를 최적화 할 수있습니다.
사용자가 현장의 노하우를 종합하여 자신의 NC 프로그램을 최적화된 공정에 따라서 획득 한 자료에 따라 자신의 노하우를 저장할 수 있습니다.

공구의 재질,크기,툴라이프 등을 세팅합니다.

소재의 재질,강성,클램핑의 강도를 세팅합니다.

절삭시 칩플로우를 분석합니다.

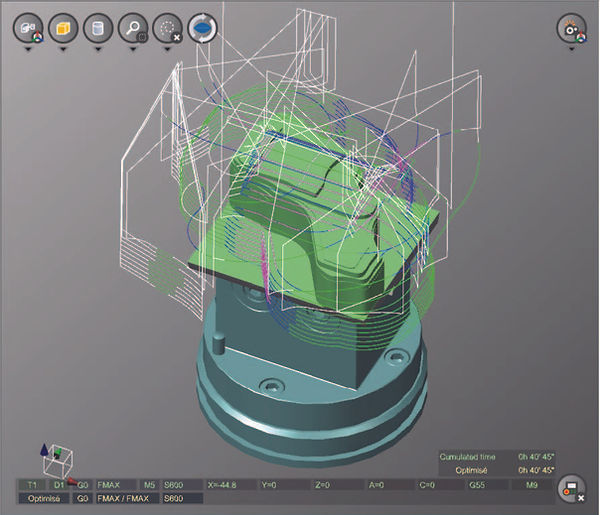

최적화된 후 색상별로 가공속도를 다르게 표시합니다.
